Поточные влагомеры
предназначены для измерений объемной доли воды в нефти и нефтепродуктах, газовом конденсате и других жидкостях органического происхождения при транспортировке по технологическим трубопроводам.
Область применения - Системы учета нефти и нефтепродуктов, установки измерений дебита скважин, системы управления технологическими процессами

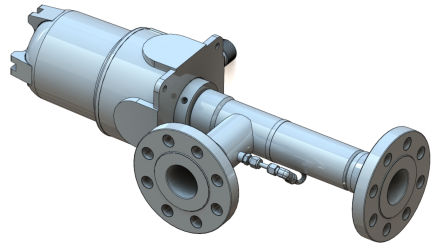

Поточные влагомеры производятся с диаметром измерительной секции 50, 80 и 100мм для давлений 4, 6 или 10 МПа в байпассном, уголовом и прямотрубном исполнении.

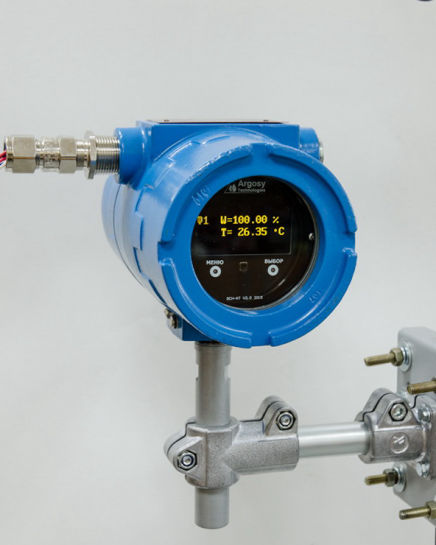

Влагомер может комплектоваться выносным блоком электроники, служащим для индикации значений влагосодержания по месту эксплуатации, а также для местного конфигурирования.

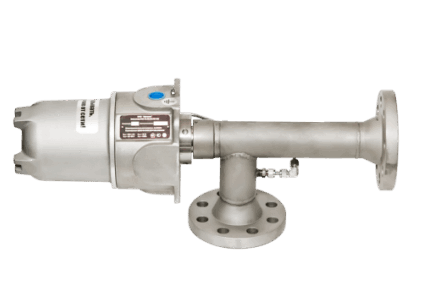

Используется для сырой нефти, калибруется на диапазоны от 10 до 100% влагосодержания. Имеет угловой монтаж, что позволяет удобно размещать внутри замерных установок. Габаритные размеры аналогичны влагомерам других производителей, что позволяет производить быструю замену без модификации технологической линии.

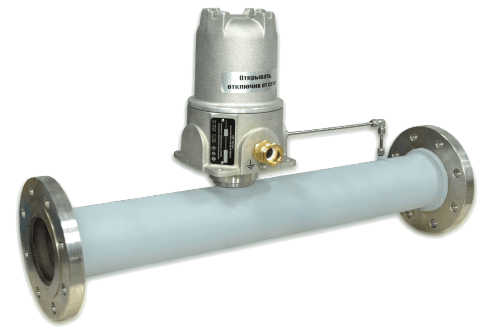

Применяется в системах с высоким уровнем содержания асфальтенов и парафинов. Благодаря прямой секции снижается степень отложений внутри корпуса, а также сопротивление потоку в вязких средах. Применяется в средах с содержанием воды не более 25%.

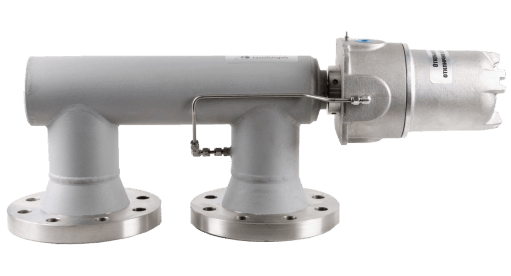

Влагомеры в байпасном исполнении применяются в узлах учета товарной нефти, а также в системах слива и налива светлых нефтепродуктов. Калибруются на диапазоны измерений от 0,01 до 4 и 10% объемного содержания воды.
| Параметр | Значение |
|---|---|
| Температура измеряемой среды | |
| - Стандартное исполнение, ºC | от 5 до 85 |
| - Низкотемпературное исполнение, ºC | от минус 10 до 85 |
| - Высокотемпературное исполнение, ºC | от 5 до 150 |
| Содержание солей, % | от 0,3 до 30 |
| Остаточное содержание свободного газа, % объема | не более 5 |
| Давление измеряемой среды, не более, МПа | 4, 6, 10 |
| Плотность измеряемой среды, кг/м³ | от 500 до 1200 |
| Диаметры условного прохода, мм | 50, 80, 100 |
| Температура окружающей среды, ºC | от минус 40 до 60 |
| Напряжение электрического питания, В | 24 |
| Потребляемая мощность, не более, Вт | 10 |
| Цифровой интерфейс | RS-485 (Modbus RTU) |
| Маркировка взрывозащиты | 1 Ex d IIB T6 Gb |
| Средний срок службы | 10 лет |
