Для решения задач учета нефтепродуктов и обеспечения единства измерений от НПЗ и нефтебазы до конечного потребителя на АЗС компания «ТоргСервис» предлагает современное решение для учета углеводородов – измерительные установки АТ-С.
Основное назначение установок - это автоматизированное измерение количества нефтепродуктов и других
жидкостей в единицах массы и объема при осуществлении технологических операций по выдаче/приёме в автомобильные или железнодорожные цистерны, трубопроводным транспортом, а также для управления процессом налива/слива при проведении учетно-
расчетных операций, перекачки продуктов на АЗС, нефтебазах и нефтеперерабатывающих заводах.
Области применения:
• нефтебазы и топливные склады;
• нефтеперерабатывающие заводы;
• автозаправочные станции;
• нефтяные терминалы;
• трубопроводный транспорт;
• авиа- и морские терминалы
Схему учета нефтепродуктов через автоматизированные средства измерений по массе на базе установок АТ-С можно построить следующим образом:
• слив с ж/д цистерн в резервуарный парк;
• налив в автоцистерны;
• слив с автоцистерн на АЗС;
• налив в баки автомобилей

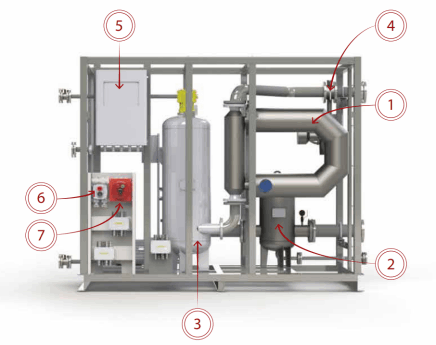

Состав установки АТ-С
1. Массовый расходомер. Предназначен для измерения массы и плотности продукта на потоке.
2. Фильтр жидкости. Служит для очистки нефти и нефтепродуктов от механических загрязнений неагрессивных жидкостей.
3. Газоотделитель. Предназначен для отделения воздуха и газов, скапливающихся в подающем трубопроводе измерителя. Конструкция газоотделителя позволяет визуально наблюдать процесс газоотделения через смотровое окно.
4. Дисковый поворотный затвор с электроприводом. Позволяет регулировать поток нефтепродуктов.
5. Блок индикации и управления. Выполняет функции управления процессом налива, отображения и хранения информации о заданной дозе, количестве отпущенного продукта в единицах объёма, массы и плотности.
6. Пост управления кнопочный. Осуществляет запуск установки.
7. Устройство контроля заземления. Предназначено для отвода статического электричества в процессе налива цистерн и контроля цепи заземления. Автоматически блокирует работу ИУ при отсутствии или отключении цепи заземления.

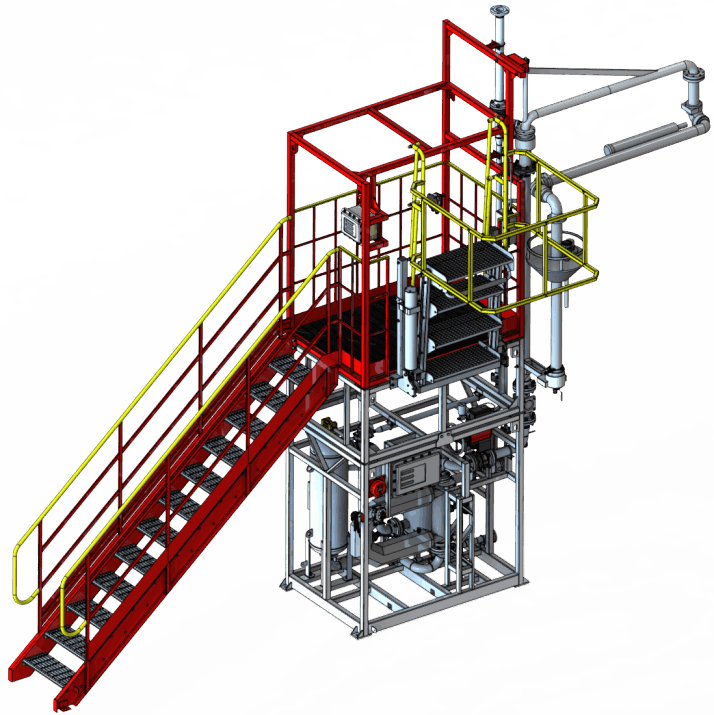

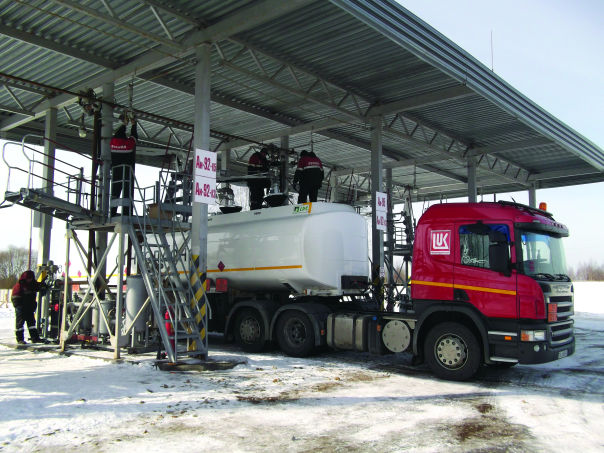

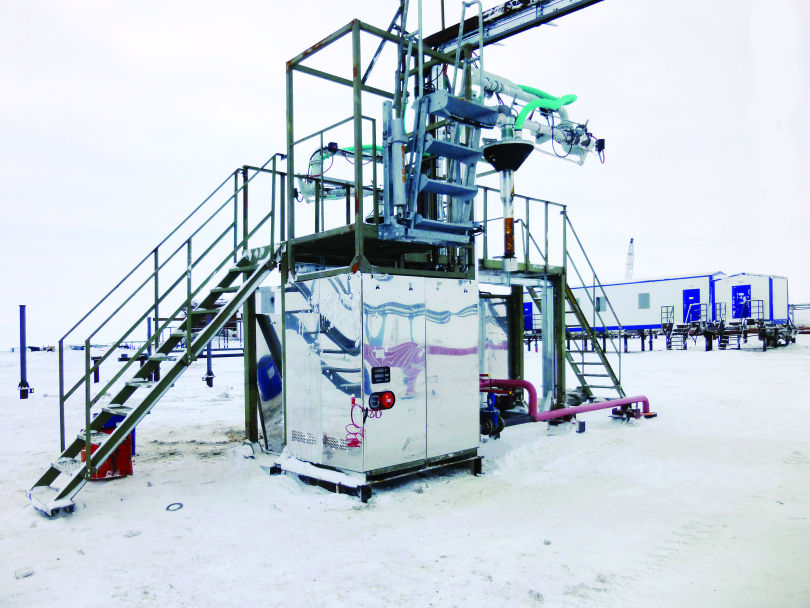

Установки АТ-С могут комплектоваться эстакадами налива, предназначенными для удобства обслуживания при сливе/наливе нефтепродуктов в автомобильные или жд цистерны. Модуль состоит из металлоконструкции с лестницей, переходным мостом на 3, 4 или 5 ступеней, а также консолями верхнего или нижнего налива нефтепродуктов отечественного либо зарубежного производства.
Переходной мост собственного производства имеет следующие отличительные особенности:
• автоматическая фиксация угла наклона
в зависимости от высоты автоцистерны;
• регулирование угла наклона моста
не требует большого усилия;
• обеспечивается горизонтальное
положение ступеней во всём диапазоне
регулировки;
• защита от защемления ног между ступенями
Отличительные особенности консолей:
• повышенная надёжность всех узлов;
• лёгкость управления;
• большая зона обслуживания;
• возможность изготовления в климатическом исполнении ХЛ.
• наличие системы отвода паров
Метрологическое обеспечение

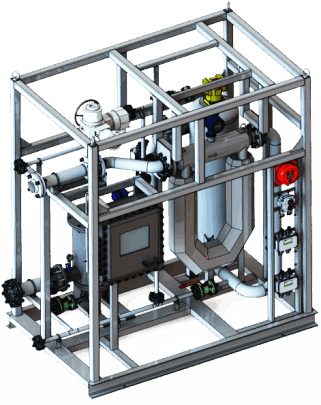

Для оценки точности и достоверности показаний измерительных установок используются универсальные поверочные установки.
Назначение: для применения в качестве рабочего эталона в процессе первичной поверки при выпуске из производства, поверки после ремонта и периодической поверки измерительных установок, систем учета и других средств измерений количества жидкости на месте их эксплуатации по объему и/или по массе.
Область применения установок:
• АЗС;
• нефтебазы;
• резервуарные топливные парки;
• лаборатории Государственных метрологических служб;
• лаборатории предприятий нефтепродуктообеспечения;
• прочие объекты, где эксплуатируются измерительные установки.
Три модификации установок (УПУ-10, 100 и 2000) позволяют обеспечить эффективную поверку измерительных установок, систем и средств измерений любого производителя.
Параметр | Значение |
---|---|
Диапазон расхода продукта,
л/мин (кг/мин) | от 6 до 42500 |
Пределы допускаемой относительной погрешности, %
при измерении массы и объёма | 0,15; 0,20; 0,25 |
Диапазон давлений измеряемой среды, МПа | от 0 до 10,0 |
Диапазон измерения плотности, кг/м³ | от 300 до 3000 |
Пределы допускаемой абсолютной погрешности измерения плотности, кг/м³ | ±0,5, ±1 |
Диапазон измерения температуры, ºС | от минус 50 до 100 |
Погрешность измерения температуры, ºC | ± 0,2 с датчиком температуры ±(0,5+0.01t) при измерении расходомером |
Рабочая температура окружающей среды, ºC | от минус 40 до 50 |
Напряжение электрического питания, В | 380 (+10/-15), 12-24 (±10%), 110 (±10%), 220 (+10/-15) |
Потребляемая мощность, ВА, не более | 35000 |
Габаритные размеры, мм, не более | 3000х2000х3000 |
Масса установки, кг, не более | 2000 |
Средний срок службы, лет, не менее | 10 |
Межповерочный интервал, лет | 2 |
