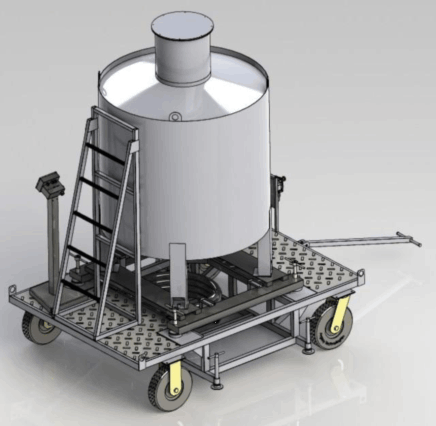

Поверочные установки УПУ
Поверочные установки УПУ предназначены для применения в качестве рабочего эталона при проведении поверки и калибровки автоматизированных систем налива, в том числе топливораздаточных колонок, на месте их эксплуатации по объему и/или по массе.
Принцип действия установок основан на измерении объема и массы дозы жидкости, отпущенной поверяемой установкой, посредством мерника, установленного на весоизмерительной платформе.

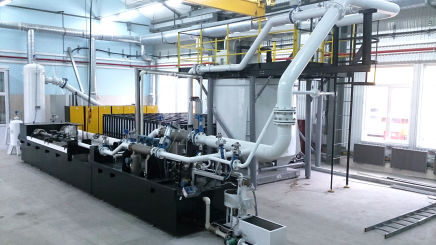

Установки поверки счетчиков жидкости (УПСЖ)
Установки предназначены для применения в качестве рабочего эталона 1-го разряда при проведении поверки и калибровки водосчетчиков, объемных и массовых счетчиков-расходомеров жидкости, а также трубопоршневых установок.
Применяются поверочными лабораториями предприятий нефтегазодобывающей и нефтегазоперерабатывающей промышленности.
Установка позволяет воспроизводить заданные значения расхода жидкости при помощи системы насосов. Значение массы и объема жидкости определяется высокоточной весизмерительной системой или эталонными счетчиками-расходомерами, входящими в состав установки.
Установки полностью автоматизированы и позволяют проводить измерения с минимальным участием оператора в процессе работы.
Технические характеристики
- Максимальный воспроизводимый расход в зависимости от модификации – до 1500 м3/ч
- Погрешность воспроизведения массового и объемного расхода до ± 0,05 %
- Погрешность измерений массы весоизмерительными устройствами до ± 0,015 %
- Погрешность измерений массы и объема эталонными расходомерами до ± 0,1 %
- Диаметр условного прохода поверяемых расходомеров – от 15 до 300 мм
- Количество одновременно поверяемых приборов до 8
Установка поверочная ТС-1
Установка поверочная ТС-1 предназначена для применения в качестве рабочего эталона 1-го разряда при проведении поверки и калибровки водосчетчиков, объемных и массовых счетчиков-расходомеров жидкости, а также трубопоршневых установок.
Принцип действия
Принцип действия установки основан на воспроизведении объемнгого и массового расхода жидкости и объема и массы жидкости в потоке, создаваемых с помощью насосных агрегатов, гидравлического тракта, систем управления, регулирования и измерении расхода и количества жидкости в потоке средствами измерений.
Состав установки
Установка состоит из СИ объема жидкости в потоке, СИ температуры, давления и плотности измеряемой среды, а также системы подготовки, подачи, регулировоания и стабилизации расхода измеряемой среды и системы управления, сбора и обработки информации.
В качестве средства измерений объема применяется установка поверочная CALIBRON серии S-35 и O-35. Система измерений, управления и сбора данных реализована на базе контроллера измерительного FloBoss S600+ и ПО АРМ-оператора.
Объемный и массовый расходы жидкостей в потоке вычисляются системой управления, сбора и обработки информации.
Технические характеристики
- Максимальный воспроизводимый расход в зависимости от модификации – до 1500 м3/ч
- Погрешность воспроизведения массового и объемного расхода до ± 0,05 %
- Погрешность измерений массы весоизмерительными устройствами до ± 0,015 %
- Погрешность измерений массы и объема эталонными расходомерами до ± 0,1 %
- Диаметр условного прохода поверяемых расходомеров – от 15 до 300 мм
- Количество одновременно поверяемых приборов до 8
Стенды поверки влагомеров
Предназначены для поверки поточных влагомеров сырой и товарной нефти как в автоматическом, так и в полуавтоматическом режимах.
Стенды представляют собой комплексы оборудования, позволяющие получать
эмульсии с содержанием воды (нефти) от 0 до 20% (для полуавтоматической установки) и от 0 до 100% для автоматической установки.
Основные преимущества автоматической установки
- Поверка производится в автоматическом режиме с минимальным вмешательством оператора в процесс
- Одновременная поверка нескольких влагомеров
- Возможна поверка поточных влагомеров любых типов и размеров (изготовление оснастки под ТЗ Заказчика)
Основные преимущества полуавтоматической устанвоки
- предназначена для поверки и калибровки влагомеров товарной нефти в полуавтоматическом режиме с ручным дозированием.
- в качестве эталона для определения обводненности используется титратор по методу Карла Фишера
- компактность и простота использования, автоматический подсчет программным обеспечением требуемой дозы воды/соли
- Характеристики по поддержанию температуры и расхода не хуже полнодиапазонного стенда
Состав стендов
1) Рабочий контур объемом порядка 12л с регулирующим насосным агрегатом
2) Гидравлический контур для поддержания давления
3) Система дозирования на базе кориолисовых расходомеров (только в автоматическом стенде)
4) Термостат (чиллер, нагреватель и теплообменник)
5) Шкаф управления
6) АРМ оператора
7) Титратор по методу К.Фишера
8) Аналитические весы
| Параметр | Значение |
|---|---|
| Диапазон воспроизведения объемной доли воды | от 0% до 100% |
| Погрешность воспроизведения объемной доли воды | до ±0,01% |
| Диапазон регулирования температуры поверочной жидкости | от 5 до 80°С |
| Точность поддержания температуры | ±0,5°С |
| Диапазон регулирования давления поверочной жидкости | 0...0,4 МПа |
| Точность поддержания давления | ±0,05 МПа |
| Диапазон регулирования расхода поверочной жидкости | 0,5...15 куб.м./ч |
| Режим дозирования компонентов смеси | автоматический, ручной |
| Напряжение питания | 380В, 50Гц |
